gEdit
gEdit ist ein kostenloser Editor für NC-Code. CNC-Programme für Fanuc, Heidenhain, Okuma und Sinumerik lesen, prüfen, bereinigen und neu nummerieren.
Windows · macOS · Linux · kostenlos und Open Source (MIT) · funktioniert offline
Was gEdit kann
gEdit ist das Programm, das Sie nach dem Postprozessor öffnen. Bevor das Programm an die Maschine geht.
Ihre Datei bleibt Ihre Datei
Öffnen und ohne Änderung speichern: Die Datei ist genau gleich, Byte für Byte. Zeichensatz und Zeilenenden bleiben, wie sie waren.

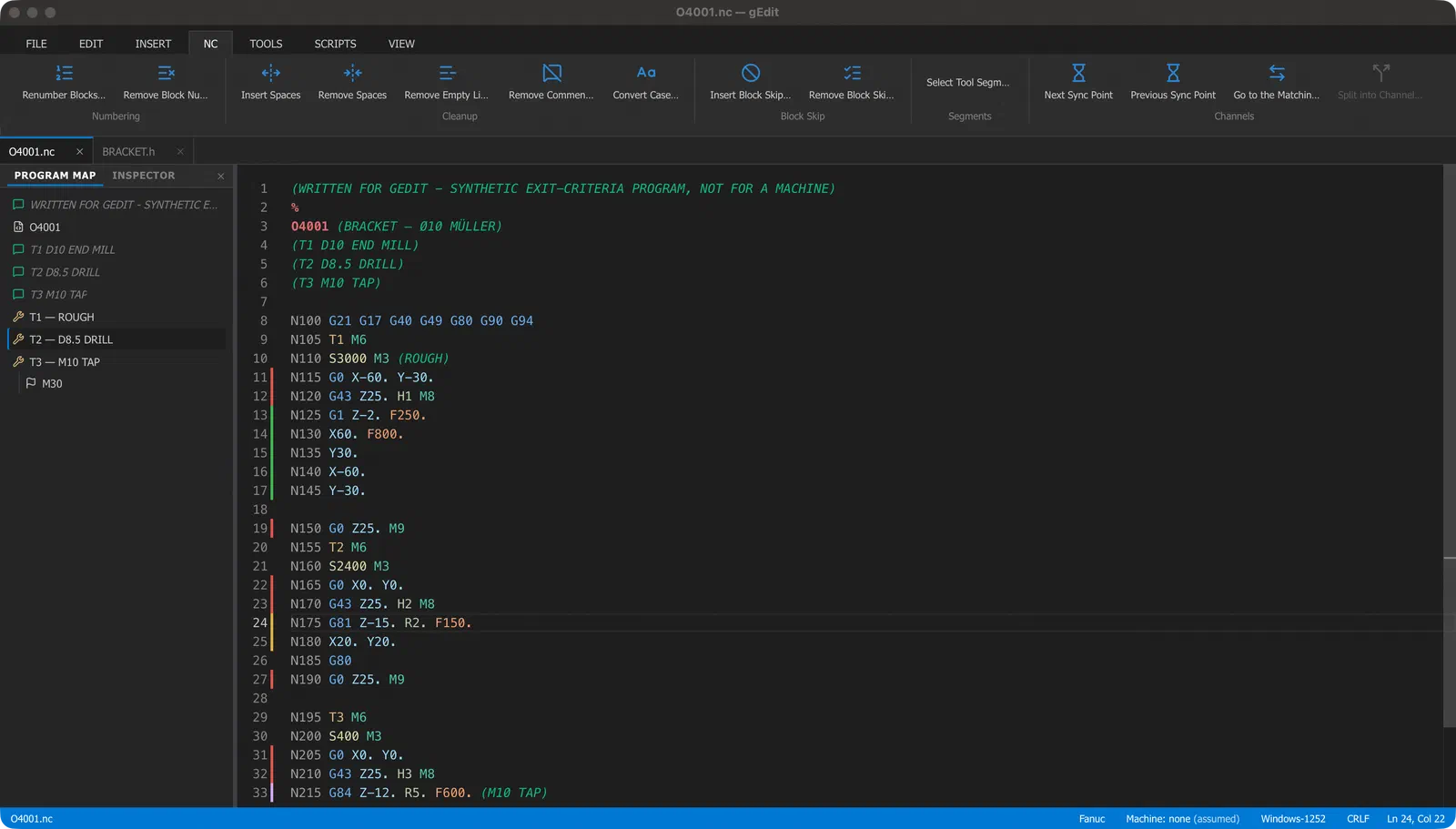

Schnell zurechtfinden
Die Programmübersicht zeigt jeden Werkzeugaufruf, jeden Kommentar und das Programmende. Ein Klick springt dorthin. F7 geht zum nächsten Werkzeugwechsel.

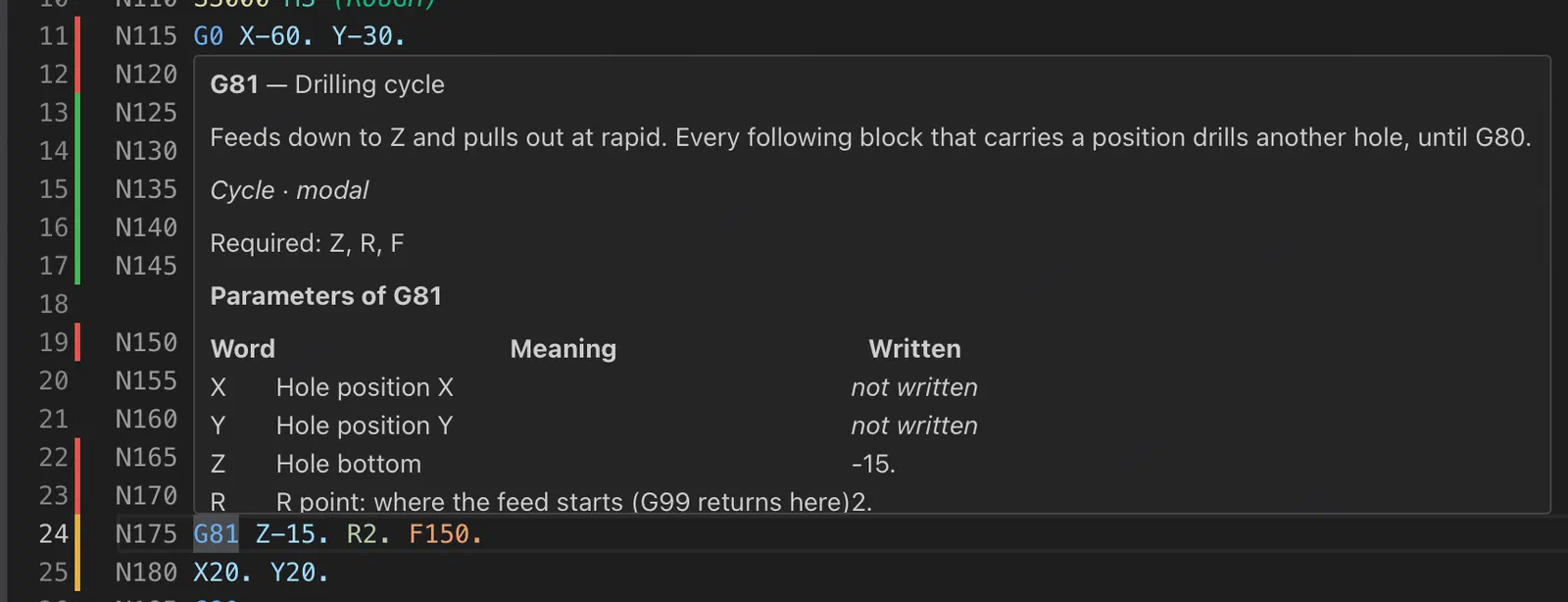

Erklärt jeden Befehl
Mit der Maus auf einen G- oder M-Befehl zeigen, und gEdit sagt, was er macht. Der Inspektor zeigt, was nach jedem Satz aktiv ist.
Aufräumen mit einem Klick
Sätze neu nummerieren, Satznummern, Kommentare, Leerzeilen oder Leerzeichen entfernen. Sprünge und Aufrufe werden angepasst. Ein Rückgängig macht alles ungeschehen.
Prüfen vor der Maschine
Werkzeugliste, Vorschub- und Drehzahlbereich, Programmprüfung und Verfahrbereich der Achsen. Ein Klick auf ein Ergebnis springt zur Zeile.
Zwei Versionen vergleichen
Das Programm mit der gespeicherten Datei, einem anderen Tab oder einer beliebigen Datei vergleichen. Nebeneinander oder in einer Ansicht.
Nichts geht verloren
Vor jedem Speichern behält gEdit die alte Version. Nach einem Absturz oder Stromausfall ist die ungespeicherte Arbeit wieder da.
Ihre Maschinen, Ihre Befehle
Sagen Sie gEdit, wie Ihre Steuerung Zahlen liest. Fügen Sie die speziellen M-Befehle Ihres Maschinenherstellers hinzu. Zyklen aus Vorlagen schreiben.
Hilfe zum Code
Wissen, was ein Befehl bedeutet, direkt im Programm
Auf einen Befehl zeigen, und gEdit zeigt, was er macht, welche Adressen er braucht und welche Werte dieser Satz verwendet. Der Text kommt aus einer Befehls-Datenbank, nicht aus Raten. Kennt gEdit einen Befehl nicht, sagt es das.
Skripte

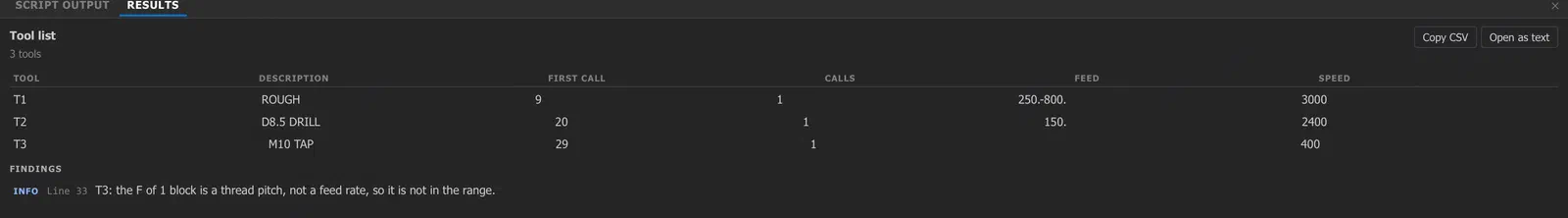

Werkzeugliste und Prüfungen mit einem Klick
Sechs Skripte sind dabei: Werkzeugliste, Programmprüfung, Verfahrbereich, Vorschub skalieren, Drehzahl skalieren und Rechnen mit Adresswerten. Das Ergebnis ist eine Tabelle. Ein Klick auf eine Zeile springt dorthin. Eigene Skripte können Sie in Python schreiben.
Welche Steuerungen
gEdit kennt sechs NC-Dialekte. Den richtigen erkennt es am Dateinamen und am Inhalt.
Was gEdit nicht kann
- Keine Simulation, kein Backplot, keine 3D-Ansicht.
- Keine Verbindung zur Maschine (kein DNC) und keine Programmverwaltung.
- Noch kein Fräsen auf Okuma-Steuerungen.
Gut zu wissen
- Das Programm selbst ist auf Englisch.
- Die Installationsdateien sind nicht signiert. Windows und macOS fragen einmal, ob Sie das Programm starten wollen. Die Schritte stehen in den Download-Hinweisen (Englisch).
- Die mitgelieferten Vorlagen sind noch nicht an einer echten Maschine getestet. Den Code immer prüfen, bevor Sie ihn laufen lassen.
- Python braucht es nur für die Skripte. Alles andere funktioniert ohne.
gEdit ausprobieren
Kostenlos. Kein Konto. Nach dem Download kein Internet nötig.
